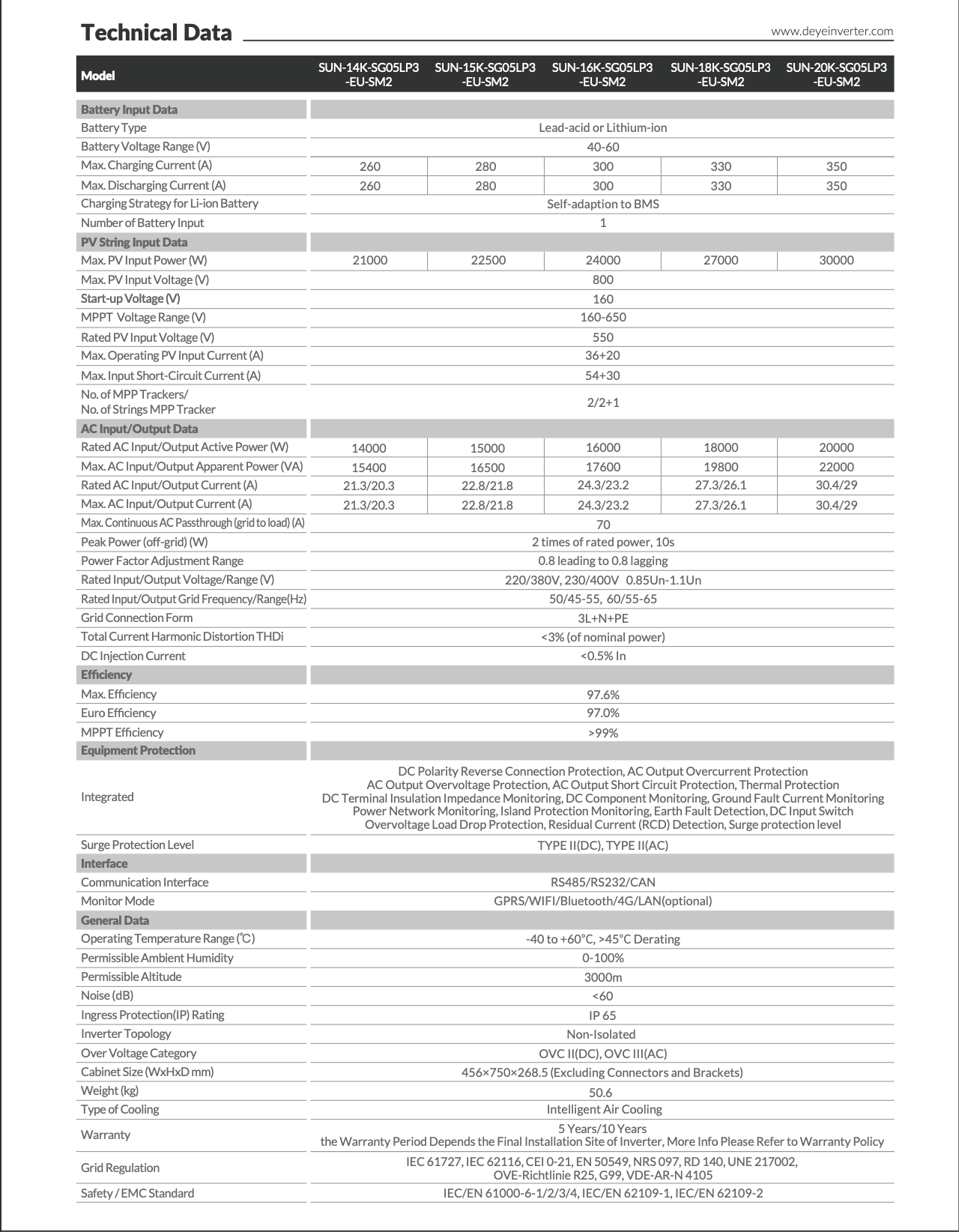

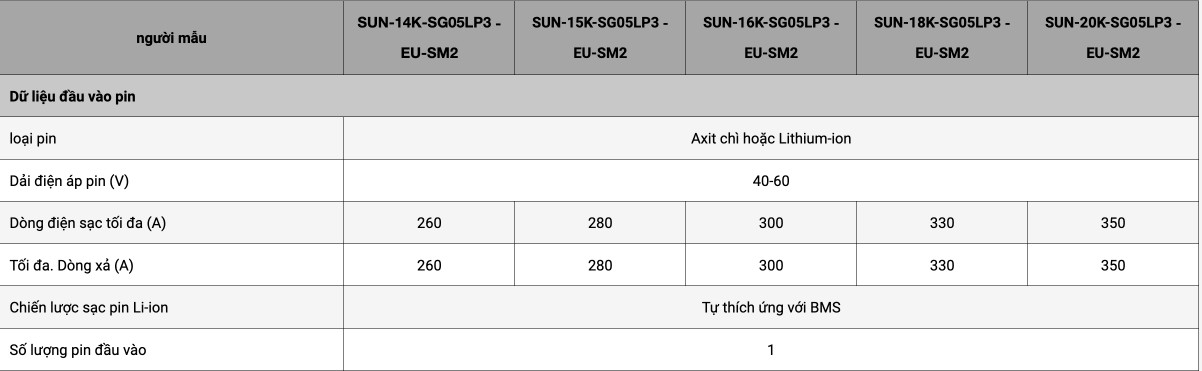

người mẫu |
SUN-14K-SG05LP3 -EU-SM2
|
SUN-15K-SG05LP3 -EU-SM2
|
SUN-16K-SG05LP3 -EU-SM2
|
SUN-18K-SG05LP3 -EU-SM2
|
SUN-20K-SG05LP3 -EU-SM2
|
Dữ liệu đầu vào pin |
loại pin |
Axit chì hoặc Lithium-ion |
Dải điện áp pin (V) |
40-60 |
Dòng điện sạc tối đa (A) |
260 |
280 |
300 |
330 |
350 |
Tối đa. Dòng xả (A) |
260 |
280 |
300 |
330 |
350 |
Chiến lược sạc pin Li-ion |
Tự thích ứng với BMS |
Số lượng pin đầu vào |
1 |

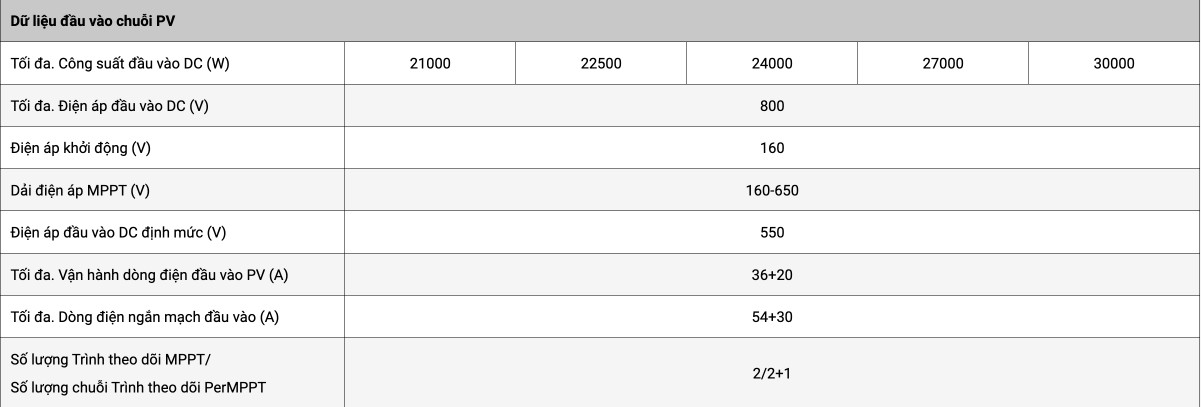

Dữ liệu đầu vào chuỗi PV |
Tối đa. Công suất đầu vào DC (W) |
21000 |
22500 |
24000 |
27000 |
30000 |
Tối đa. Điện áp đầu vào DC (V) |
800 |
Điện áp khởi động (V) |
160 |
Dải điện áp MPPT (V) |
160-650 |
Điện áp đầu vào DC định mức (V) |
550 |
Tối đa. Vận hành dòng điện đầu vào PV (A) |
36+20 |
Tối đa. Dòng điện ngắn mạch đầu vào (A) |
54+30 |
Số lượng Trình theo dõi MPPT/ Số lượng chuỗi Trình theo dõi PerMPPT |
2/2+1 |

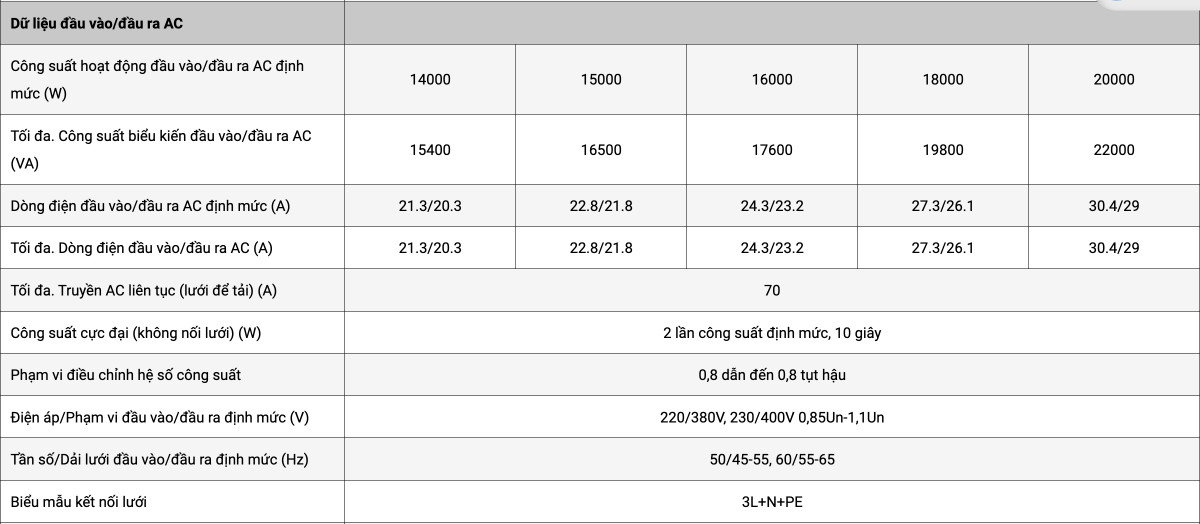

Dữ liệu đầu vào/đầu ra AC |
|
Công suất hoạt động đầu vào/đầu ra AC định mức (W) |
14000 |
15000 |
16000 |
18000 |
20000 |
Tối đa. Công suất biểu kiến đầu vào/đầu ra AC (VA) |
15400 |
16500 |
17600 |
19800 |
22000 |
Dòng điện đầu vào/đầu ra AC định mức (A) |
21.3/20.3 |
22.8/21.8 |
24.3/23.2 |
27.3/26.1 |
30.4/29 |
Tối đa. Dòng điện đầu vào/đầu ra AC (A) |
21.3/20.3 |
22.8/21.8 |
24.3/23.2 |
27.3/26.1 |
30.4/29 |
Tối đa. Truyền AC liên tục (lưới để tải) (A) |
70 |
Công suất cực đại (không nối lưới) (W) |
2 lần công suất định mức, 10 giây |
Phạm vi điều chỉnh hệ số công suất |
0,8 dẫn đến 0,8 tụt hậu |
Điện áp/Phạm vi đầu vào/đầu ra định mức (V) |
220/380V, 230/400V 0,85Un-1,1Un |
Tần số/Dải lưới đầu vào/đầu ra định mức (Hz) |
50/45-55, 60/55-65 |
Biểu mẫu kết nối lưới |
3L+N+PE |
Tổng độ méo hài hiện tại THDi |
<3% (công suất danh định) |
Thành phần DC của lưới |
<0,5% trong |
Hiệu quả |
|
Tối đa. Hiệu quả |
97,6% |
Hiệu quả đồng Euro |
97,0% |
MPPTEhiệu quả |
>99% |

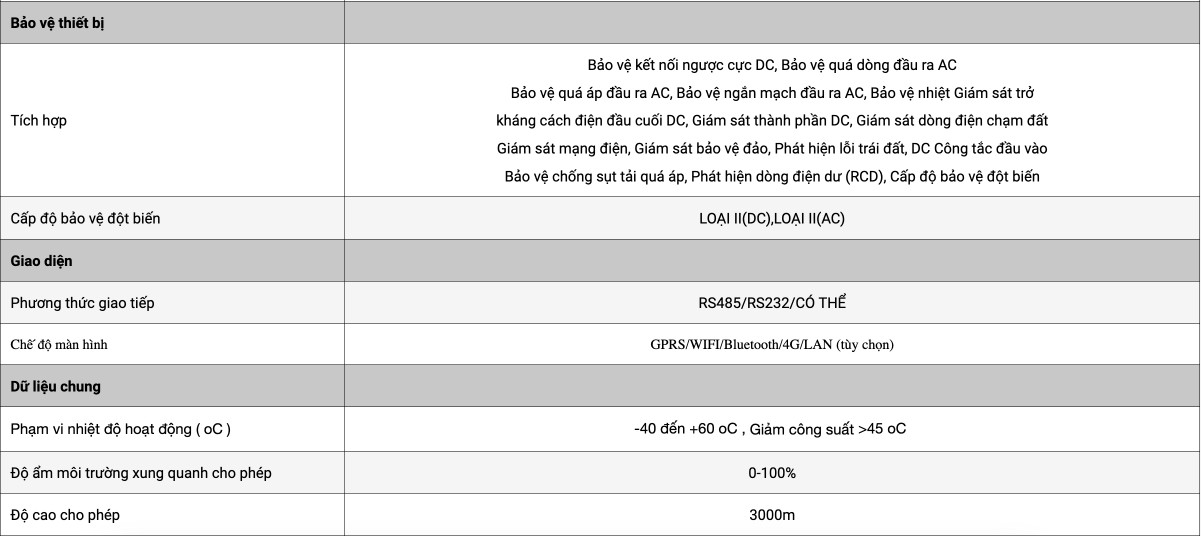

Bảo vệ thiết bị |
|
Tích hợp |
Bảo vệ kết nối ngược cực DC, Bảo vệ quá dòng đầu ra AC Bảo vệ quá áp đầu ra AC, Bảo vệ ngắn mạch đầu ra AC, Bảo vệ nhiệt Giám sát trở kháng cách điện đầu cuối DC, Giám sát thành phần DC, Giám sát dòng điện chạm đất Giám sát mạng điện, Giám sát bảo vệ đảo, Phát hiện lỗi trái đất, DC Công tắc đầu vào Bảo vệ chống sụt tải quá áp, Phát hiện dòng điện dư (RCD), Cấp độ bảo vệ đột biến |
Cấp độ bảo vệ đột biến |
LOẠI II(DC),LOẠI II(AC) |
Giao diện |
|
Phương thức giao tiếp |
RS485/RS232/CÓ THỂ |
Chế độ màn hình
|
GPRS/WIFI/Bluetooth/4G/LAN (tùy chọn)
|
Dữ liệu chung |
|
Phạm vi nhiệt độ hoạt động ( oC ) |
-40 đến +60 oC , Giảm công suất >45 oC |
Độ ẩm môi trường xung quanh cho phép |
0-100% |
Độ cao cho phép |
3000m |

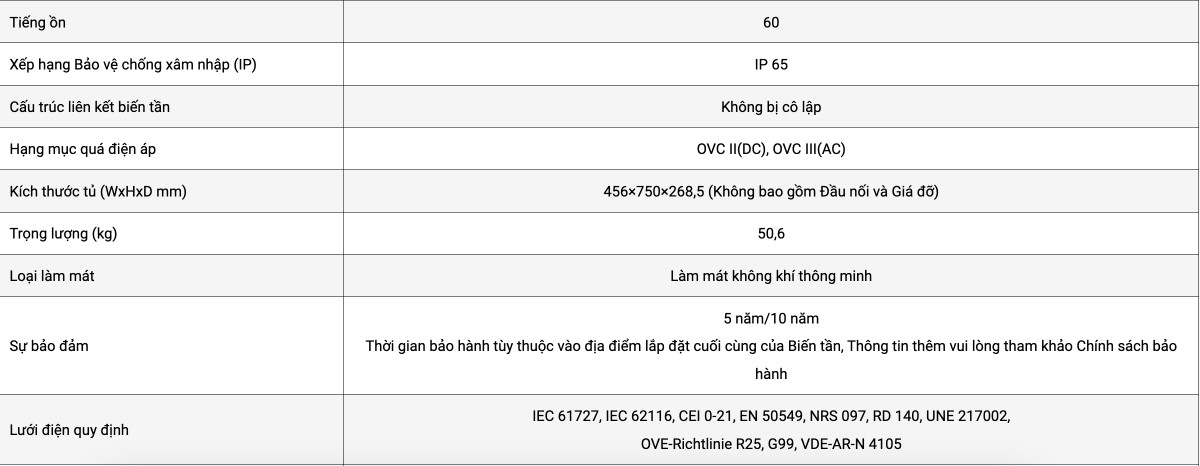

Tiếng ồn |
60 |
Xếp hạng Bảo vệ chống xâm nhập (IP) |
IP 65 |
Cấu trúc liên kết biến tần |
Không bị cô lập |
Hạng mục quá điện áp |
OVC II(DC), OVC III(AC) |
Kích thước tủ (WxHxD mm) |
456×750×268,5 (Không bao gồm Đầu nối và Giá đỡ) |
Trọng lượng (kg) |
50,6 |
Loại làm mát |
Làm mát không khí thông minh |
Sự bảo đảm |
5 năm/10 năm Thời gian bảo hành tùy thuộc vào địa điểm lắp đặt cuối cùng của Biến tần, Thông tin thêm vui lòng tham khảo Chính sách bảo hành |
Lưới điện quy định |
IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |

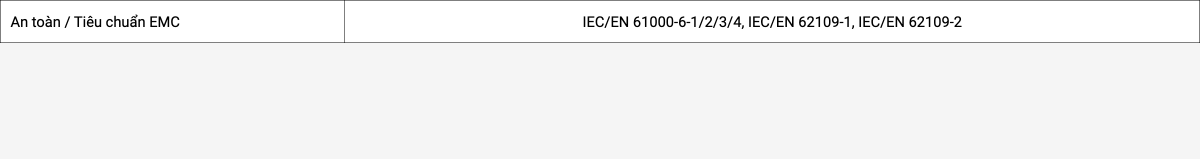

An toàn / Tiêu chuẩn EMC |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
